BSP (British Standar Pipe) Cono 60°
Las Conexiones de
Tubería Estándar Británica (BSP) y BSPT (cónicas) son similares a las
NPT,
excepto que tienen un paso de rosca diferente en la mayoría de los tamaños, además
el diámetro exterior D.E.
y la forma de la rosca son muy similares, pero no son los mismos.
El sellado se lleva a cabo por distorsión de las roscas. Por esta razón, se recomienda utilizar
selladores de roscas al asegurar estas conexiones.

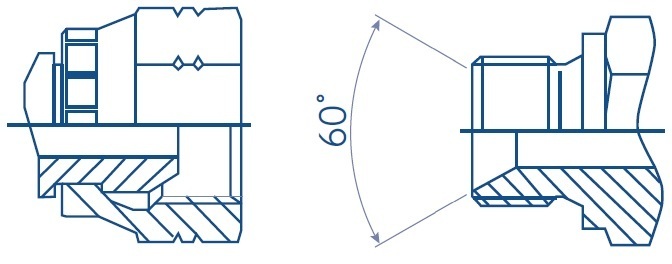

La Conexión Macho BSPP (paralelo) es similar al macho NPSM, excepto que el paso de
rosca es diferente en la mayoría de los tamaños.
El sello cautivo se hace usando superficies
anguladas de metal con metal
o una combinación de metal con metal y una junta tórica. Este
tipo de conexión es muy similar (pero no intercambiable) con el macho americano NPSM. El

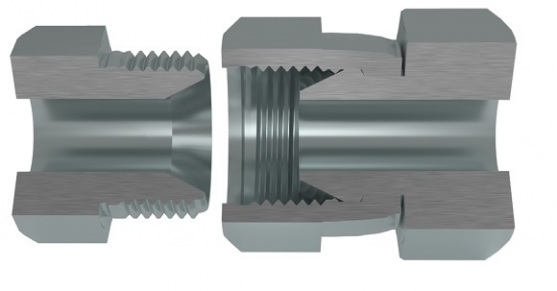

hembra giratoria BSPP tiene una nariz cónica sin abocardado donde ocurre el sellado en el
asiento cónico del conector macho.
NOTA: Los tamaños de las roscas se expresan a menudo como dimensiones en fracciones
precedidas por las letras “G” o “R” donde “G” representa una rosca paralela y “R” representa
una rosca cónica. Ejemplo: BSPT 5/8-14 puede ser designado por R 5/8 y BSP 1/16-28 puede
ser designado por G1/16.
